反击式破碎机的性能结构

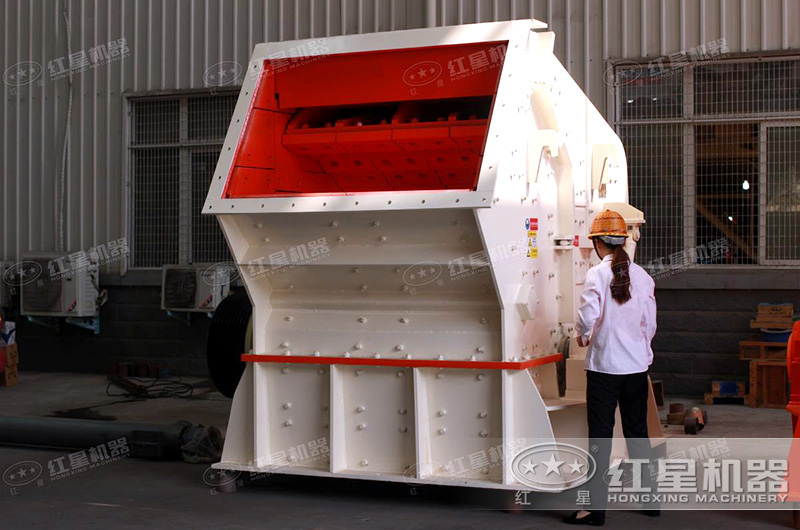

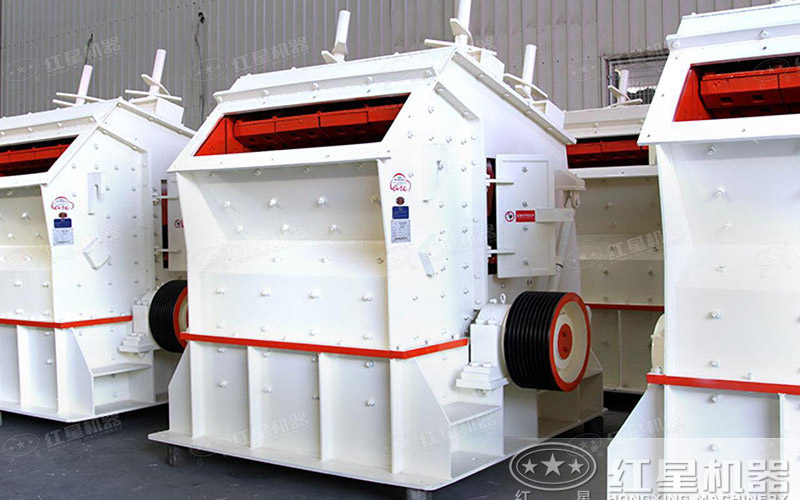

反击式破碎机的机架由上机架和下机架两部分组成，彼此用螺栓联接。转子的轴心线上面的为上机架，其上装有供检修、安装用的侧门和后门。转子的轴心 线下面为下机架，用螺栓将其固定在地基上，主要承受整个机器的质量。机架内部所有接触矿石的部位均装有可更换的耐磨衬板。破碎机的给料口处设置了链幕，以 防破碎过程石块飞出机外发生事故。

就工作原理而言，反击式破碎机和锤式破碎机的主要区别在于，锤式破碎机是靠铰接悬挂锤头，而反击式破碎机的锤头和转子是刚性联接，利用整个转子的回转惯性冲击矿石而使之破碎。所以，其转子就必须具有足够的质量才能满足破碎矿石的要求。若转子质量过轻，破碎效率则会降低。当然，也不能太重，否则启动将很困难。

反击式破碎机的转子一般采用整体式的铸钢结构，这种结构质量较大，比较容易满足破碎机所需的质量能；同时，也比较坚固耐用，便于安装锤头。也有些反击式破 碎机采用数块铸钢或型钢做成的圆盘叠合而成的转子，这种组合式转子便于制造，也容易平衡。小型反击式破碎机有些也采用钢板焊接的空心转子，虽其结构简单、 制造容易，但强度和耐用性较差。

反击板由高锰钢或其他耐磨材料制成，自由地悬挂在机器内部。其一端通过悬挂轴铰接在上机架的两侧；另一端则由拉杆螺栓利用球面垫圈支 承在上机架的锥面垫圈上。该反击板同时兼作破碎机的保险装置。当机内进人非破碎物时，反击板受到的冲击力急增，迫使拉杆螺栓压缩球面垫圈，使拉杆螺栓后退 被抬起，让非破碎物排出，保证了整机的安全。另外，调节拉杆螺栓上面的螺母，就可改变锤头和反击板之间的间隙大小，进而控制破碎产品的粒度范围。

由于反击板直接参与破碎，所以，其形状和结构对破碎效率影响比较大。为了获得好的破碎效果，从理论上要求物料与反击板的表面应呈垂直碰撞。目前，国内反 击式破碎机的反击板一般制成折线形和渐开线形，前者结构简单、容易加工，但不能满足矿石较佳的破碎效果之要求；后者在反击板上的各点，物料都以垂直方向进行 冲击，所以，能获得不错的破碎效果，但由于加工困难，故一般多采用多段圆弧组成的近似渐开线的反击板。

两个转子同向回转，而且两个转子平行排列、有一定高度差，它相当于两个单转子反击式破碎机串联使用，第一个转子相当于粗碎，第二个转子相当于细碎。不过，两个转子上装有数目不等的锤头，且锤头高度和形状也不同，同时两个转子的转速也不一样。第一个转子有4排共8个锤头，线速度为38m/s；第二个转子有6排共12个锤头，线速度约为50m/s。

反击式破碎机的性能结构

反击式破碎机的型号|反击式破碎机的应用范围|反击式破碎机的性能特点

反击式破碎机的型号|反击式破碎机的应用范围|反击式破碎机的性能特点

电机经过三角带传动带动转子高速运转，物料经入料口进入破碎腔内，被高速旋转的转子板锤打击，冲击涡旋破碎，未被充分破碎的大块物料，在P破碎腔的厚齿板与板锤的作用下产生巨大的压力与弯曲力，即使很难破碎的物料也能轻易被粗碎后进入下段S破碎和T破碎腔，物料在此二破碎腔内受到摩擦、挤压、冲击、折断而得到中、细碎后，排出机体。

PFY系列反击式破碎机的开发，主要参考了美卓NP系列、山特维克S系列，法国BP系列，上建PF系列和我公司所有反击破系列产品，综合了上述公司反击破产品的所有优点，并结合我公司各部门对产品在用户现场和生产现场出现问题的反馈意见，进行了一次全方位的改进，使之具有高性能、低成本、操作简单、维护方便，快捷的特点。

ISP系列硬岩细碎反击式破碎机多用于第二、三级中细碎作业，兼具一定的小石整形效果。加工抗压强度小于150MPa的物料中、细碎时，最大进料粒度400毫米，当加工抗压强度大于150MPa的物料细碎时，最大进料粒度小于200毫米。产品形状呈立方体，用于造砂时一次成砂率在30%以上，排料粒度大小可调，可选择性破碎等特点。
