红星详解颚式破碎机工作原理及主要部件

发布时间:2011-03-10

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

颚式破碎机工作原理

该系列破碎机破碎方式为曲动挤压型,其工作原理是:电念头驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚间夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。跟着电念头连续滚动而破碎机动颚作周期性地压碎和排泄物料,实现批量出产。

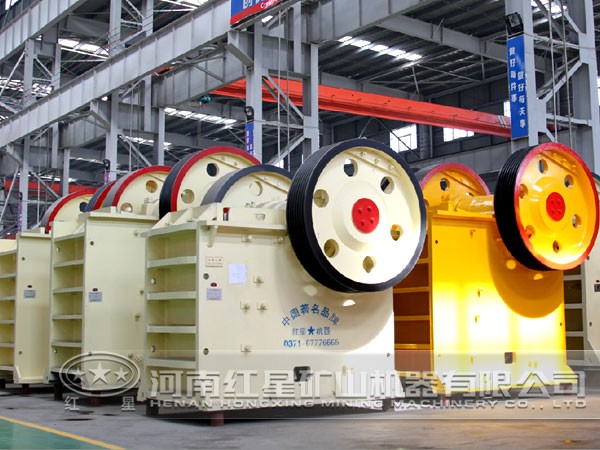

颚式破碎机产品图片

颚式破碎机特点及应用

颚式破碎机具有破碎比大、产品粒度平均、结构简朴、工作可靠、维修简便、运营用度经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学产业等众多行业,破碎抗压强度不超过320兆帕的各种物料。

颚式破碎机主要部件

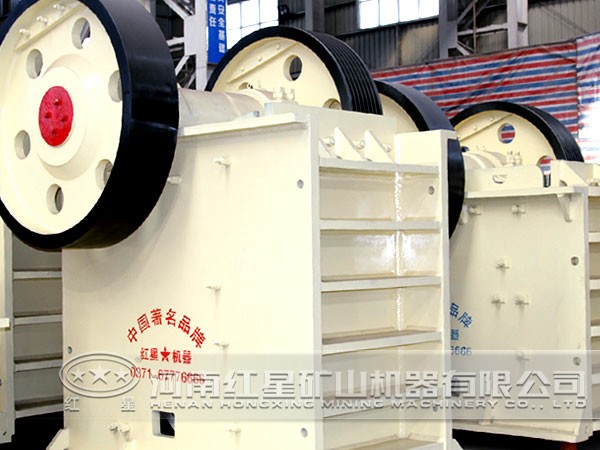

颚式破碎机

河南红星机械股份是专业的破碎机研发、出水泥生产工艺流程产和销售为一体的机械厂家,红星机械机械产品种别齐全,产品质量和售后服务有保障,欢迎世界各地的朋友前来红星机械选购矿山机械产品,下面红星机械技术职员为大家具体先容颚式破碎机主要部件:

1、颚式破碎机润滑装置

颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于产业形成,使机械的工作符合趋于平均。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要留意静平衡。

2、颚式破碎机飞轮

调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

3、颚式破碎机调节装置

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部门须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4、颚式破碎机传动件

定颚和动颚都由颚床和颚板组成,颚板是颚破的主要工作部门,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床吊挂在轴上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸超细粉碎机钢或铸铁件。

5、颚板和侧护板

机架俗称外架或者外部表面整体结构,是有上下启齿的四壁钢性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体锻造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,锻造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

更新时间:2014-11-21
