带式输送机托辊结构设计及种类选取

发布时间:2015-03-06

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

目前矿业加工市场需要带式输送机呈现长距离、大运量及大型化的发展趋势,而作为带式输送机主要结构组成部分的托辊,对于带式输送机的正常使用、维护、安装、能耗以及整机成本等都起着重要作用。下面小编根据矿山作业的特点做出托辊结构设计和种类选取分析。

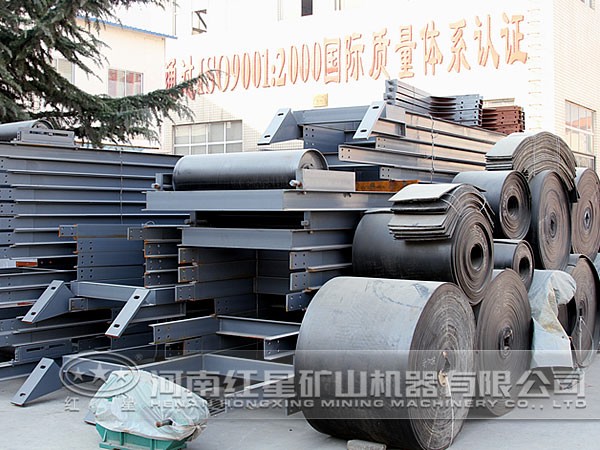

输送机配件

1、托辊结构设计

托辊主要由管体、轴承座、轴承、托辊轴、密封件及挡圈等构成,主要选用非接触式密封。非接触式密封就是密封件与其相对运动的零件不接触,且有适当间隙。这种密封在工作中几乎不产生摩擦热,没有磨损,特别适用于高速和高温场合,根据不同工况可选用不同的密封结构。考虑带到矿山作业的宽大、运量大及张力大等特点,运行中有较大的轴向力产生,所以选用双挡圈多道迷宫式非接触式密封。

2、托辊组种类的选取

托辊的选择主要考虑托辊组的承载能力和寿命,同时还要考虑下列因素:载荷的大小及特征、输送带的宽度和运行速度、使用条件、输送机的工作制度、被输送物料的性质、轴承寿命及维修制度等。

托辊组用于支撑输送带及输送带上承载的物料,保证输送机稳定运行。托辊组的形式可根据托辊的位置来选择。本机为长距离大运量下运带式输送机,托辊组选用种类按承载段及回程段分别为:

(1)槽形前倾托辊组

槽角35°,用于承载分支输送物料,防止输送带跑偏,不再设专门的上调心托辊;

(2)缓冲托辊组

安装在受料段下方,降低物料对输送带的直接冲击,延长输送带使用寿命;

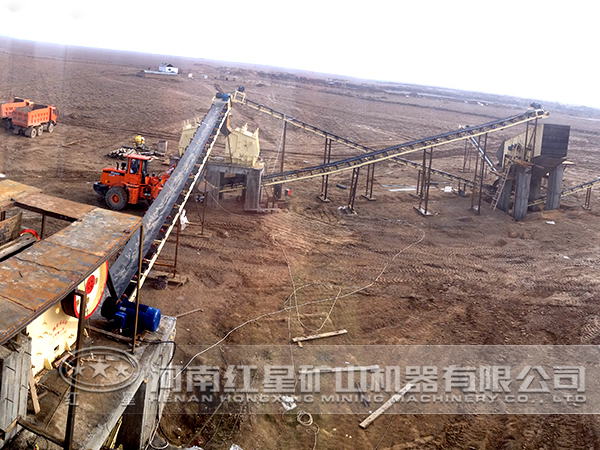

带式输送机

(3)过渡托辊组

安装在滚筒与好组成槽托辊组之间,可使输送带逐步成槽或由槽形展平,以降低输送带边缘因成槽延伸而产生的附加应力,同时也防止输送带展平时出现撒料现象;

(4)V形前倾托辊组

用于回程段支撑输送带,同时可防止输送带跑偏,考虑带宽较宽,为减少输送带的弯曲应力,托辊槽角设计成5°,不再设专门的下调心托辊;

(5)平行托辊组

主要安装于改向滚筒前、后及清扫器处,以便展平输送带。

带式输送机是矿山行业生产必须装备,而托辊优势带式输送机主要工作部件,因此,不管是设计还是购买带式输送机,托辊都是必须考虑的重要因素之一。如您还想了解更多输送机相关内容,欢迎致电我厂咨询。咨询电话:0371-67772626
