红星第三代制砂机零部件介绍

发布时间:2012-08-04

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

红星机器第三代制砂机的目的就是将物料细碎到5mm粒度的设备。在工程领域,是机制砂(人工砂)、垫层料、沥青混凝土和水泥混制砂机现场凝土骨料的理想生产设备。在矿业领域,广泛地应用于磨矿前段工艺,它能产生大量的粉矿,减少高成本的磨矿负荷。

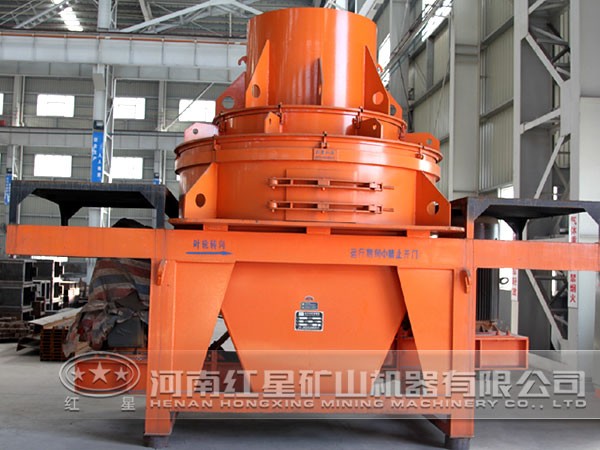

第三代制砂机

河南红星机器继续有限公司的制砂机由进料斗、分料器、涡动破碎腔、叶轮、主轴总成、底座、传动装置和支架组成。制砂机虽然结构简单,但每个部位的作用都不同,所以认真了解一下制砂机的每个部位,通过正确的使用和维护制砂机便可提高制砂机的工作效率,下面以河南红星制砂机为例,介绍下制砂机的结构及其每部分的功能。

1、进料斗

进料斗的结构为一倒立的棱台体(或圆筒体),进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。

2、分料器

分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去,使另一部分物料从中心入料管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速度物料冲击破碎,不增加功率消耗,增大生产能力,提高破碎效率。

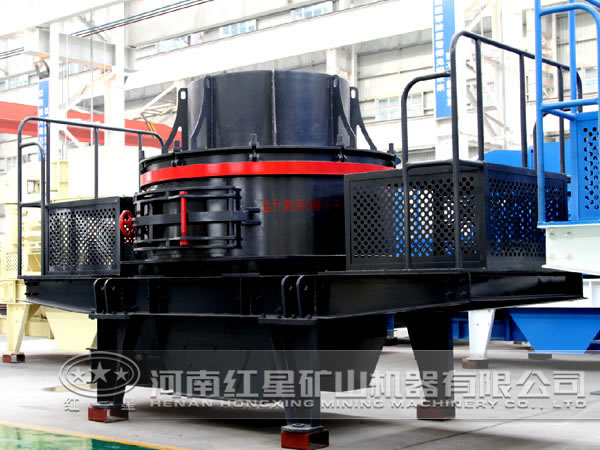

制砂机

3、涡动破碎腔

涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程发生在涡动破碎腔内,由物料衬层将破碎作用涡动破碎腔壁隔开,使破碎作用仅限于物料之间,起到耐磨自衬的作用。观察孔是观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况,冲击制砂机工作时必须将观察孔密封关严。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生气流,在涡动破碎腔内通过分料器、叶轮形成内部自循环系统。

制砂机
