带式输送机液压张紧装置设计原理

发布时间:2012-10-13

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

带式输送机在运行时具有一定的不稳定因素,根据实践经验可知输送带的主要特性有滞后性、非线性及时变性等,这些特性都会影响到带式输送机的平稳运行和张紧装置的正常工作。此外液压张紧系统在工作时须能满足以下一些要求:

1、带式输送机运行时一所需要的较大张力,并能保持这一张力;

2、输送带张力的调节和设定必须做到方便快速;

3、张紧装置还需具有过载保护功能。因此,鉴于带式输送机以上一些特点和要求,建立的带式输送机液压张紧系统。

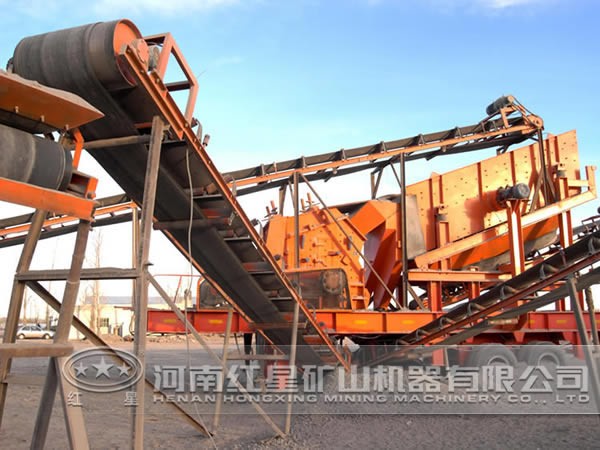

带式输送机

另外,正确使用带式输送机也很重要。带式输送机在稳定运行之前,需要有一个启动的过程,但带式输送机在启动时所需要的输送带张力和稳定运行时的所需要的张力相比是不一样的。相对来说带式输送机在启动时对输送带所需求的张力大小一般为稳定运行时的张力的1.4-1.8倍。因此当带式输送机正常工作时就需要其液压张紧装置可以在两个不同的张力下进行张紧,一个是带式输送机启动时所受到的张力,另一个是带式输送机稳定运行时一所受到的张力,并且该液压张紧装置还必须使带式输送机在稳定运行时张紧力可以实现实时的自动调节。为此,有的建立的张紧装置液压系统可以实现这一要求,通过在该液压系统液压缸的进油管道上并联接入一个电液伺服阀控制回路来实现上述对张紧装置所要求的功能。

带式输送机启动时,利用溢流阀来控制液压缸中的油液压力,通过相关设置使得液压张紧系统处于启动前的状态,即:将电磁换向阀设置在左位而将电液伺服阀设置在中位,此时液压缸中的活塞杆将会快速移到液压缸右端,从而迅速张紧输送带。当液压缸中的油液压力达到带式输送机所需要的启动压力时,此时压力继电器将会发出电信号,启动带式输送机。当带式输送机运行到稳定状态时,此时可以通过速度传感器发出电信号使得电磁换向阀返回到初始的中间位置,液压张紧系统将会由电液伺服阀来进行控制。从而根据输送带的张力变化来及时的改变张紧力大小,实现输送带张力的自动调节。

此外液压张紧系统要求在启动时必须做到快速、及时,即要求液压缸中的活塞在拉紧带式输送机启动前松弛的输送带以及带式输送机启动时回空段输送带的弹性伸长时须得做到迅速,因此这就要求液压缸必须具有很大的流量。当带式输送机稳定运行后,被张紧的输送带将会使得液压缸中的活塞的移动范围变得很小,并且液压缸所需要的流量也会下降。此时再加上外界出现的扰动以及输送带张力所产生的波动都有可能会使得输送带发生间歇性伸长。因此为了弥补由于外界扰动以及输送带张力波所带来的一系列问题,系统在回路中接入了一个蓄能器,一方面为减少的液压油进行及时的流量补充,另一方面可以在带式输送机稳定运行时对液压张紧系统起到保压的作用。
