锤式破碎机主轴的设计及强度计算

发布时间:2012-12-15

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

通常对锤式破碎机主轴的设计包括两个部分:结构设计、工作能力计算(主要指强度计算)。结构设计就是根据轴上零件的安装、定位以及轴的制造、工艺等方面的要求,合理地确定其结构和尺寸。工作能力的计算包括轴的强度、刚度、稳定性等方面的计算,实际中只计算对工作能力影响较大的强度。

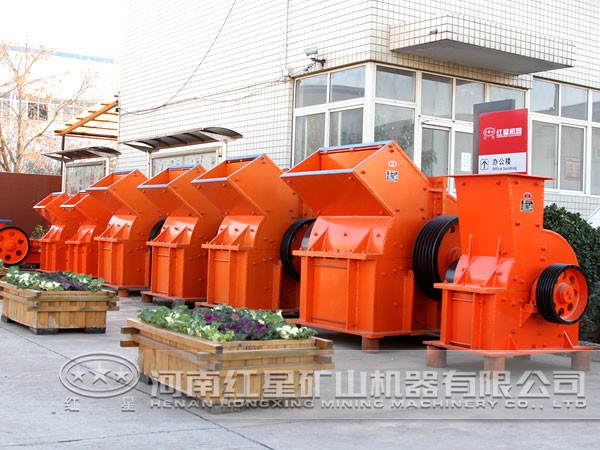

锤式破碎机

(1)轴的材料的选择

轴的材料主要是碳素钢和合金钢。碳素钢比合金钢价格低,对应力集中的敏感性较高,且可以用热处理和化学热处理的方法提高其耐磨性和抗疲劳强度,因此碳素钢采用较多,常用的是45号钢。

(2)轴的设计

如果主轴既传递转矩又要承受弯矩,则必须把轴的许用扭转应力适当降低,以补偿弯矩对轴的影响,然后初步估算其直径;对轴的细处强度设计时,要考虑破碎机所承受的转矩变化和冲击载荷变化很大;主轴的小直径是安装锁紧螺母处轴的直径;为了使所选的带轮和飞轮相适应,因此需要同时选取带轮和飞轮;轴承因为同时承受径向力和轴向力,所以要选用深沟球轴承;带轮、飞轮的转子圆盘与主轴的轴向定位均采用平键连接,且轴向定位长度要大于500mm。

(3)主轴强度的校核

首先应根据轴的结构图作出轴的计算简图,将载荷简化为作用于转子的均布载荷,得出作用于每个锤头上的力,进而得出轴的计算弯矩。这时可针对某些危险截面作强度校核计算,通常只校核轴上承受计算弯矩的截面。

(4)键的强度校核

平键联接易发生的失效形式通常是压溃和磨损,因此应针对挤压强度和耐磨性条件进行校核。
