双电机驱动冲击式制砂机的结构介绍

发布时间:2013-05-15

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

目前随着机制砂行业的火爆,制砂设备也是层出不穷,如立轴冲击式破碎机、棒磨机、旋回破碎机、双电机驱动冲击式制砂机等等。本文主要介绍双电机驱动冲击式制砂机的结构组成。

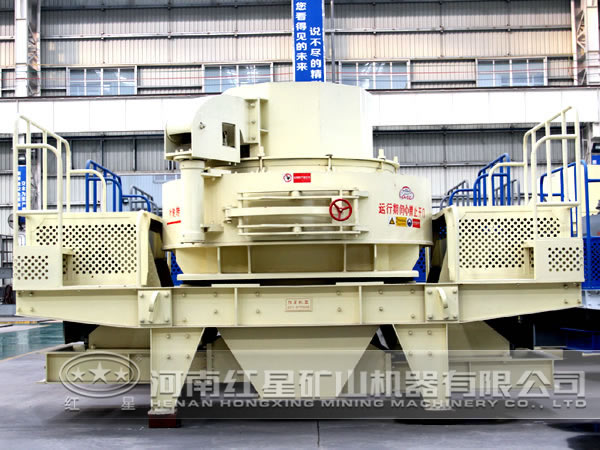

冲击式制砂机

双电机驱动的冲击式制砂机由电动机、主轴总成、叶轮、给料斗、分料器、涡动破碎腔、机架、润滑装置等几部分组成。

1、传动装置采用双电机或单电机驱动的带传动机构,双电机驱动的两台电机分别安装在主轴总成的两侧,两电机带轮用传动带与主轴带轮相连,使主轴受力平衡,不产生附加力矩。而单电机驱动主轴受单侧力而产生附加力矩,一般电机功率在55kw以上时,推荐采用双电机驱动。

2、主轴总成安装在底座上,用以传递电动机由 带传来的动力及支承叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

3、叶轮结构为一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套和键连接传递转矩,并高速旋转,叶轮是冲击式制砂机的关键部件。矿物原料经叶轮,被冲击到涡动破碎腔内的矿石衬垫,进行强烈地自粉碎。

4、给料斗的结构为一倒立的棱台体,进料口设置耐磨环,从给料设备的来料经给料斗进入破碎机。

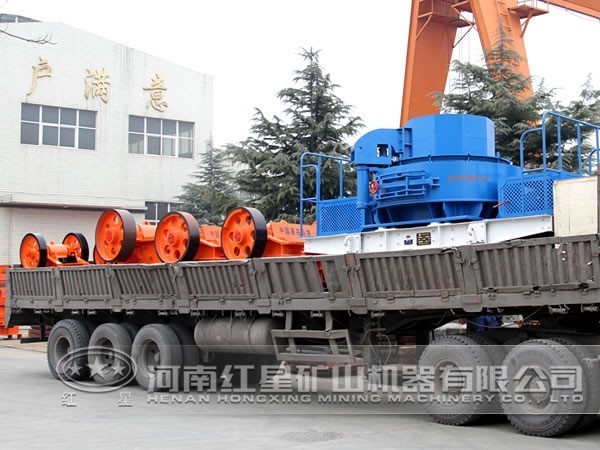

冲击式制砂机

5、分料器安装在涡动破碎腔的上部,其作用是将给料斗来料进行分流,使一部分物料由中心入料管直接进入叶轮被逐渐加速到较高度抛射出去,使另一部分物料从中心管的外侧,旁路进入涡动破碎腔内叶轮的外侧,被从叶轮抛射出来的高速物料冲击破碎,不增加动能消耗,增大生产能力,提高破碎效率。

6、涡动破碎腔的结构为上、下两段圆柱体组成的环形空间,下圆柱体的上下盖板上开两个孔,上部接上圆柱体,下部接出料口。叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬垫,物料的破碎过程发生在涡动破碎腔内,由矿石衬垫将破碎作用与涡动破碎腔壁隔开,使破碎作用仅限于物料之间,并起到耐磨自衬作用。

7、涡动破碎腔、主轴总成、电动机、传动装置均安装在底座上,底座中部为四棱柱空间,用于安装主轴总成,并在四棱柱空间的两侧形成排料通道。双电动机安装在底座纵向两端,底座可安装在支架上,也可直接安装在基础上。

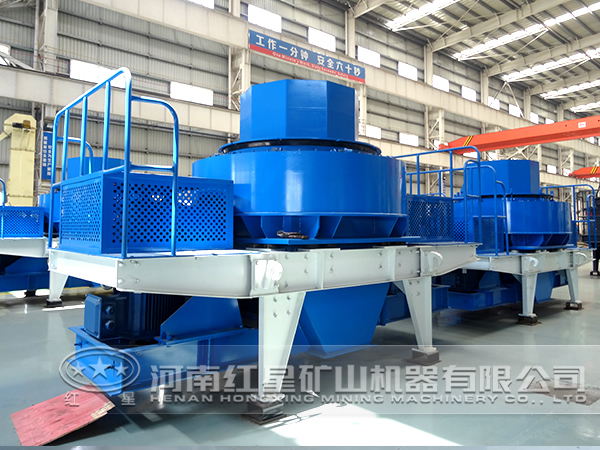

冲击式制砂机

更多冲击式制砂机详细信息请咨询0371-67772626
