双转子反击式破碎机的破碎过程分析

双转子反击式破碎机是在吸收国际成熟技术的基础上，经过不断革新设计制造而成的，主要应用于破碎石灰石，石膏等脆性物料。该设备具有结构简单、破碎比大、能耗低、产品粒度均匀、可选择性破碎、磨损小、土建投资省、产量高、适应性大等优点，是水泥、矿山、化工等行业理想的粗、中破碎设备。本文将对其破碎过程做详细分析。

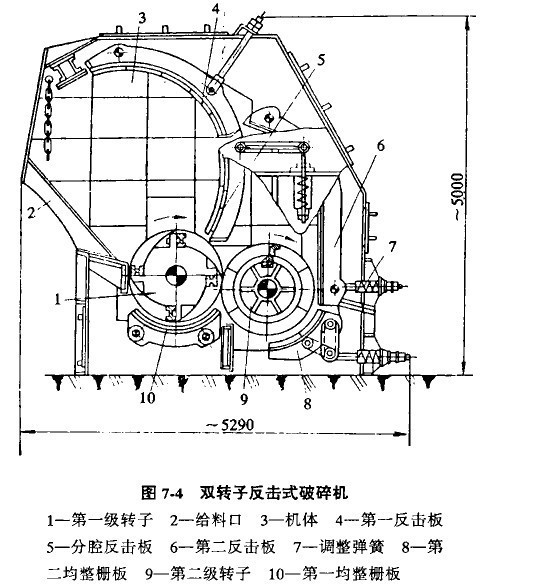

双转子反击式破碎机的工作原理为：

两台电动机分别通过液力联轴节、弹性联轴节和三角皮带传动，带动好转子和第二转子按同向高速回转。好级转子的板锤与好级反击板和分腔反击板组成好破碎腔；第二转子的板锤与第二级反击板组成第二破碎腔。物料经上部机架给料口的链幕给入好破碎腔遭到高速旋转的板锤冲击后，沿板锤切线方向被抛向好级反击板和分腔反击板上，然后反弹回到板锤旋转的空间并继续重复这一过程。这样，物料受到板锤、反击板的多次冲击以及在高速飞行的物料间的相互碰撞，使物料沿其本身层理、节理、裂纹等脆弱界面而粉碎。在好腔被破碎了的物料通过，分腔反击板下半部的栅板的缝隙，以及好转子板锤端点与分腔反击绑架案下端的强制排入第二破碎腔。物料在第二破碎腔内继续受第二级转子板锤和第二级反击板的冲击和撞击，直到破碎到20mm以下，沿机体下部均整栅板缝隙和第二级反击板下半部的栅板间隙而排出。
