如何设计反击式破碎机的转子结构?

发布时间:2013-07-17

服务热线0371-67772626 在线咨询

如果您有什么问题,可直接咨询我们的在线客服,您还可以直接拨打电话与我们联系,我们期待您的来访。

转子是反击式破碎机的关键部件,因此要合理设计其结构及各个参数。本文主要介绍转子结构的设计方法。

反击式破碎机转子

1)转子的直径与长度

根据实际资料统计,转子直径D(mm)可按下式计算:D=1.85Dmax+110……①,式中Dmax 是反击式破碎机的较大给料粒度(mm)。

对于单转子反击式破碎机,将①式的计算结果乘以2/3。

转子长度L主要依据生产率大小而定,根据已有资料L/D=0.7~1.5,对于坚硬物料,应选较小值。

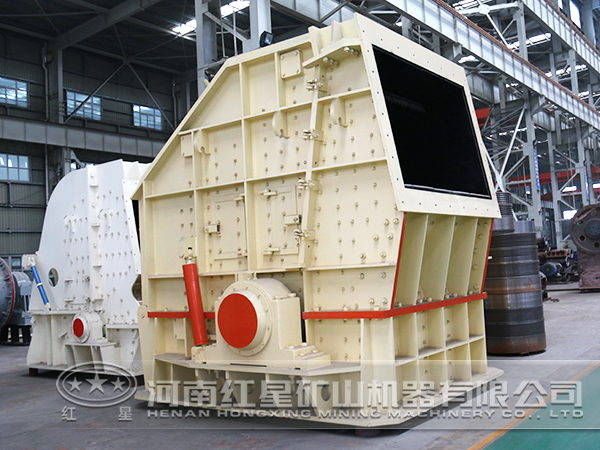

反击式破碎机

2)转子结构与质量

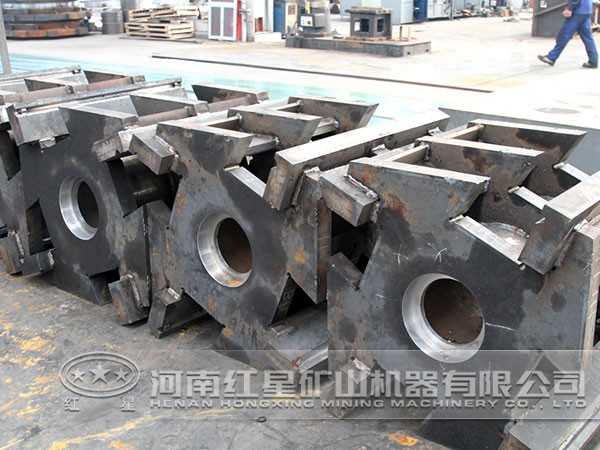

反击式破碎机的转子由主轴、转盘、板锤、板锤紧固装置等组成,有采用整体铸钢结构转子,有采用厚钢板或铸钢板做成的圆盘叠合而成的转子,也有用钢板焊接的空心转子。

砂石系统反击式破碎机都是厚钢板、厚壁管、铸件焊接而成,加工后定位焊接,在于物料接触处焊上碳化钨等硬质合金耐磨材料。转子质量应尽量集中在外缘,增加转动惯量。主轴与转子使用紧定胀套胀紧,无键连接,这样拆装方便,并有过载保护作用。

反击式破碎机

转子质量过小,会降低破碎效果;过大,则会造成启动困难。可根据转子总质量与电动机功率的比值初步计算转子质量,设转子总质量为M,电动机功率为P,两者的比值为M/P≈31kg/kW,由此可根据电动机功率P计算M值;若已知M值,可计算电动机功率P值。

在强度、刚度允许的条件下,在转子结构设计时,应尽量增加转子半径值,从而可用较小质量产生较大的动能,因此不仅要重视转子质量还要重视转子结构设计。从提高破碎效果和减少板锤磨损的观点来看,向着增加转子质量M,减少转子速度方向发展。
