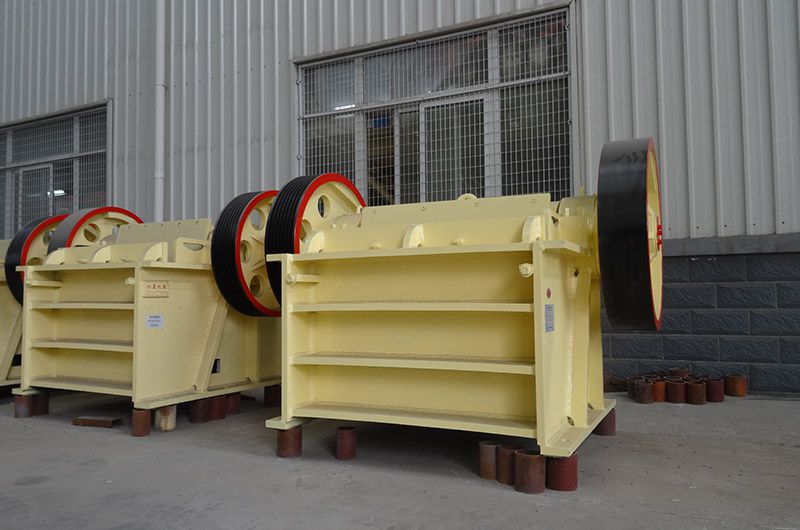

简摆颚式破碎机的结构设计及原理

简摆颚式破碎机的动颚垂直行程小，虽然克服了复摆颚式破碎机垂直行程大的缺点，但它的上部水平行程小(破碎腔上部皆为较大的矿块，欲破碎它们，需要较大的水平行程)，因此，该破碎机不能充分满足矿石破碎所要求的压缩量，破碎效果差。如果增大动颚上部的水平行程，则必然会使下部水平行程增大，从而造成产品粒度更加不均匀。为了消除这一缺陷，在借鉴国外经验的基础上，将一般简摆颚式破碎机改进为心轴上提式，即把动颚心轴的位置提高，并向前移动至破碎腔啮角的分角线上，改进后的结构如下图2所示。

通过动颚的周期性运动来破碎物料。在动颚绕悬挂心轴向固定颚摆动过程中，位于两颚之间的物料便受到挤压、劈裂和弯曲等综合作用，开始时，压力较小，使物料的体积缩小，物料之间互相靠近、挤紧，当压力上升到超过物料所能承受的强度时，即发生破碎。当动颚离开固定颚向反方向摆动时，物料靠自重向下运动。动颚的每一个周期性运动都会使物料受到一次压碎作用，并向下排送一段距离。经过若干周期后，被破碎的物料便从排料口排出机外。

简摆颚式破碎机的结构设计及原理

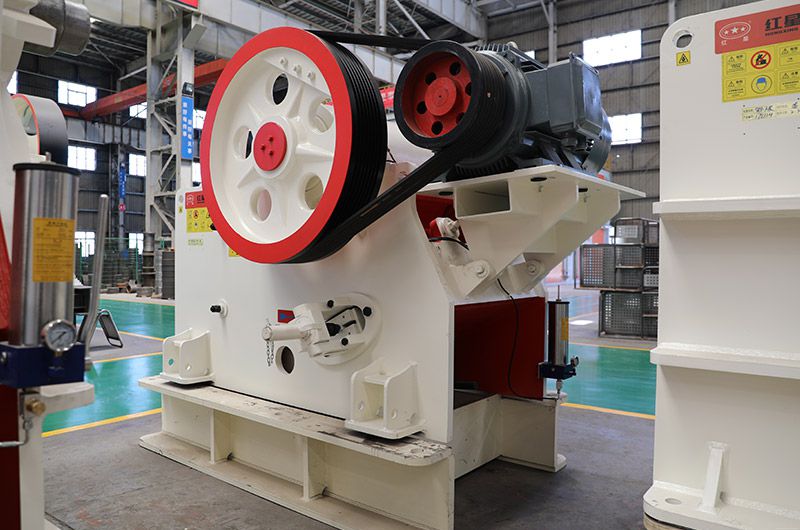

颚式破碎机工作原理和特点

颚式破碎机工作原理和特点|颚式破碎机的优缺点|颚式破碎机的种类

颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。

动颚悬挂在心轴上，可作左右摆动。偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6。由于运动轨迹简单，故称简单摆动颚式破碎机。

动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出。
