反击式破碎机

反击式破碎机是一种新型高产率的碎矿设备，其特点是体积小，构造简单，破碎比大（可达40） ，能耗少，生产能力大，产品粒度均匀，并有选择性的碎矿作用，是很有发展前途的设备。但它较大的缺点是板锤和反击板特别易磨损，尤其是破碎坚硬的矿石，磨损则更为严重，需要经常更换。目前由于一些耐磨材料的出现，在一些金属选矿厂中已得到应用。

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。本机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。　石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，从下部直通排出。形成闭路多次循环，由筛分设备控制达到所要求的粒度。

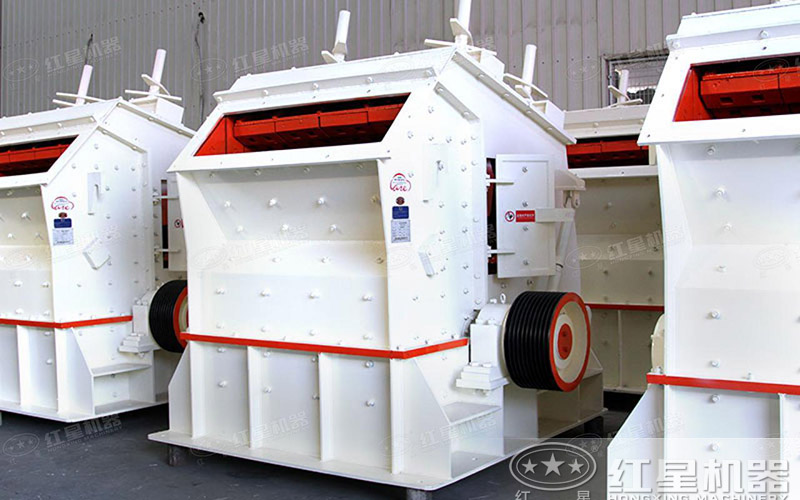

反击式破碎机

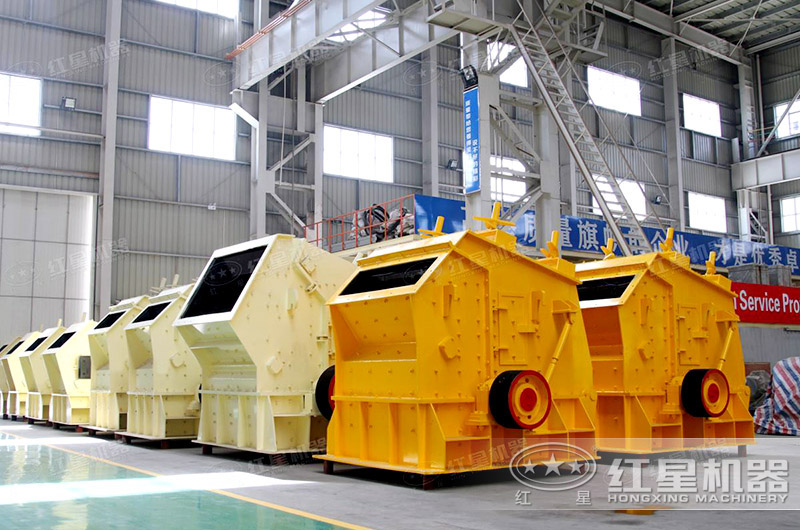

反击式破碎机

反击式破碎机

反击式破碎机（简称反击破、反击破碎机）是一种新型高产率的碎石设备，特点是构造简单、破碎比大、能耗小、生产能力强，并有选择性的碎石作用，破碎出的成品多呈立方体，无张力和裂缝，粒型十分好，可用于破碎进料粒度不超过500mm，抗压强度不超过350MPa的中等硬度物料的粗、中、细碎，是各大砂石生产线中的常用的二次破碎设备。

反击板的形式很多，主要有折线形和弧线形两类。折线形反击板各点上的物料都是以近似垂直方向进行冲击，因此可获得更好的破碎效果。弧形反击板能使物料在反击板反弹出后，在圆心区形成激烈的冲击粉碎，以增加物料的自由冲击破碎效果。

板锤的形状与紧固方式及工作载荷密切相关，板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢或其它耐磨合金钢制成，板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，现在一般为长条形。
